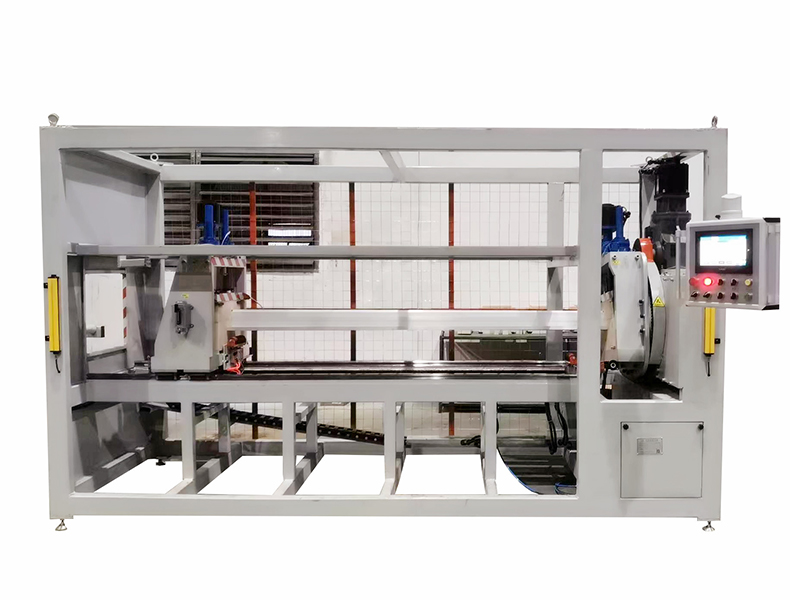

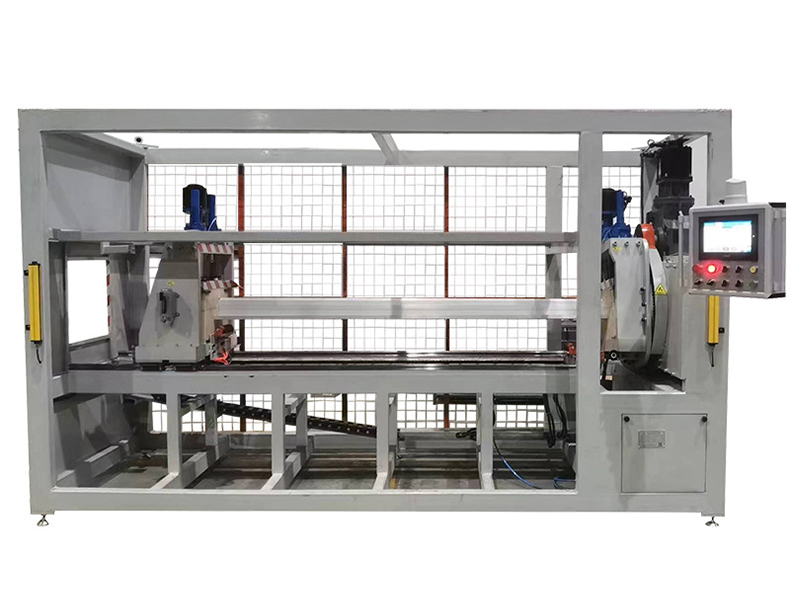

扭擰機

外形尺寸：長3800×寬1300×高2200MM。

機構形式：尾端固定，首端旋轉角度，中部實現彎曲校正。

型材裝夾：人工搬運裝夾。

矯直型材的最大外形尺寸：長3800×寬450×高200MM，長度不低于700MM。

上、下夾具距調整范圍：未標注具體數值（需補充）。

主動盤旋轉：回轉軸承縱向固定式旋轉。

固定壓緊盤移動：采用線性導軌導向電動橫向移動。

彎曲頂升：采用兩支油缸高度調節裝置一套，升降高度未標注范圍（需補充）。

壓緊裝置：采用兩支油缸高度調節裝置兩套，升降高度未標注范圍（需補充）。

進料架：采用整體手動可升降料架1套。

控制方式：半自動輸入值轉換運送。

扭擰控制：采用旋轉伺服電機控制所需的角度。

彎曲控制：型材彎曲度控制采用磁柵尺控制頂升高度。

安全防護：正面防護門升降及安全光柵保護裝置，側面加裝防護網。

主體顏色：灰白色機箱灰。
